一、NTC在储能CCS集成母排中的定义与作用

NTC（负温度系数热敏电阻）是储能系统中CCS（电流/电压采集系统）集成母排的关键温度传感组件。在电池储能系统中，NTC主要承担实时温度监测的重要职能，其电阻值随温度升高而降低的特性使其成为理想的温度传感元件。

在CCS集成母排设计中，NTC通常被直接嵌入或紧密安装在母排表面，用于：

• 实时监测电池组工作温度

• 提供过热保护信号

• 参与电池管理系统(BMS)的热管理策略

• 预防热失控风险

• 优化充放电过程

二、NTC的技术特性与工作原理

1. 基本工作原理

NTC热敏电阻由过渡金属氧化物（如锰、钴、镍等）的烧结半导体材料制成，其电阻-温度关系遵循阿伦尼乌斯方程：
R = R₀exp(B(1/T - 1/T₀))

其中：

• R为当前温度下的电阻值

• R₀为参考温度T₀下的电阻值

• B为材料常数

• T为绝对温度(K)

2. 关键性能参数

三、CCS集成母排中NTC的设计考量

1. 安装方式

• 表面贴装式：直接焊接在母排表面，响应快但易受局部热点影响

• 嵌入式：埋入母排绝缘层中，测量更稳定但响应稍慢

• 夹持式：通过弹性机构保持接触，便于维护更换

2. 位置选择原则

• 靠近大电流通道区域

• 均匀分布在热可能积聚的区域

• 避开强制冷却气流的直接路径

• 考虑母排材料的热传导特性

3. 电气隔离要求

• 必须保证与高压母排的足够绝缘距离(通常≥8mm/kV)

• 采用双重绝缘或加强绝缘设计

• 信号线需采用屏蔽处理防止EMI干扰

四、NTC在储能系统中的应用优势

• 高精度监测：现代NTC可实现±0.5℃的测量精度

• 快速响应：热时间常数可控制在5秒以内

• 稳定性好：优质NTC年漂移率可小于0.1℃/年

• 成本效益：相比其他温度传感器更具价格优势

• 系统兼容性：与BMS系统接口标准化程度高

五、选型与维护建议

1. 选型准则：

• 根据工作温度范围选择合适B值的NTC

• 考虑母排的额定电流和可能的热积累

• 评估系统的振动和机械应力条件

• 确认与BMS的接口兼容性

2. 维护要点：

• 定期校准（建议每年一次）

• 检查机械固定状态

• 监测电阻值漂移情况

• 保持传感器表面清洁

随着储能系统向更高能量密度、更大规模方向发展，CCS集成母排中的NTC技术将持续演进，为电池安全运行提供更加精准可靠的温度监测解决方案。未来可能出现与人工智能算法结合的智能温度预测系统，进一步提升储能系统的安全性和效率。

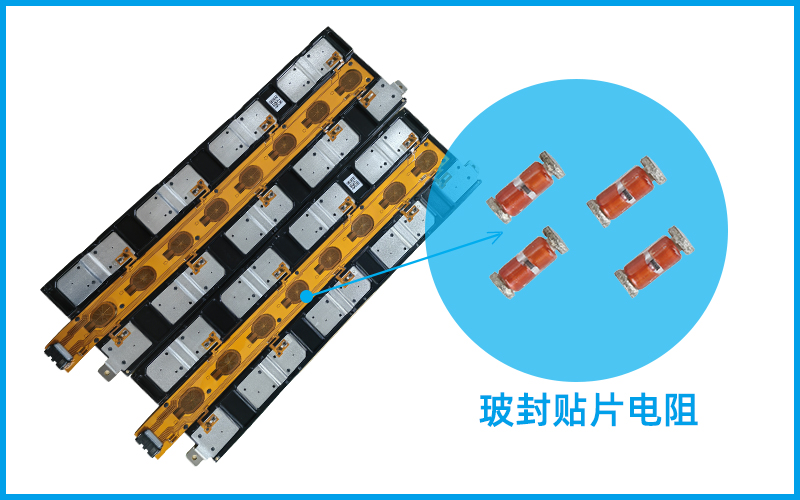

特普生NTC芯片&NTC热敏电阻

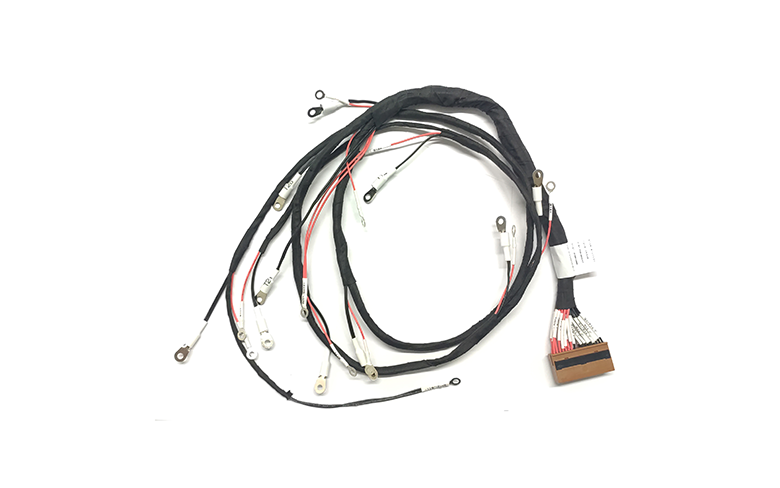

自主研制，国产替代，储能线束与CCS温度采集的灵魂产品
